Sensores BEA

Portas de Batente

Sensores laser, radar e infravermelhos para a abertura e a segurança de portas automáticas de batente, incluindo a proteção da zona das dobradiças.

Na porta de batente, o risco está no varrimento da folha e na zona das dobradiças, onde se entalam dedos. Os sensores BEA protegem a folha em todo o curso e podem substituir as proteções mecânicas de dedos, que são difíceis de limpar.

LZR-FLATSCAN SW

Sensor laser BEA LZR-FLATSCAN SW para portas de batente

Sensor laser de tempo de voo para a segurança da folha e das dobradiças. Um só sensor cobre a folha inteira e a zona de entalamento, sem depender do tipo de pavimento nem de corrimãos, paredes ou radiadores próximos. O campo ajusta-se com um movimento da mão, sem cortar o sensor à medida do aro.

Campo 86° na folha e 18° na zona das dobradiças
Objeto mínimo detetado 2 cm a 4 m na zona das dobradiças
Alimentação 12 a 24 V DC, ≤ 2 W
Temperatura e proteção −30 °C a +60 °C, IP54
Dimensões 142 x 85 x 23 mm
Normas EN 16005, DIN 18650-1, EN ISO 13849-1 PL d cat. 2

Ficha técnica BEA (PDF, em inglês)

LZR-FLATSCAN 3D SW

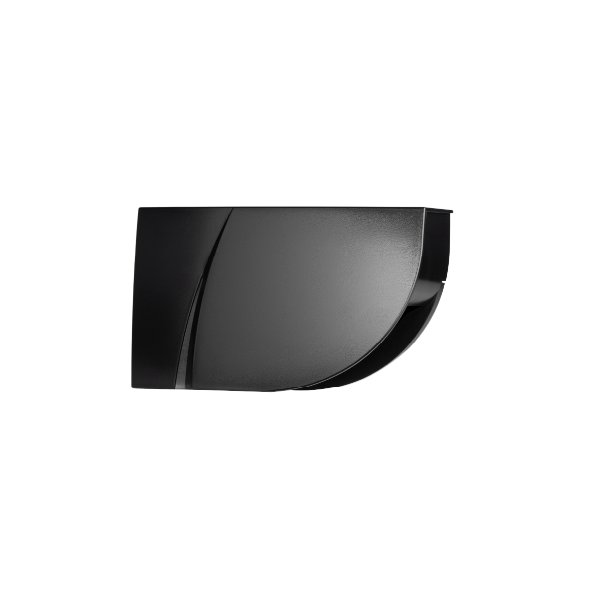

Sensor laser BEA LZR-FLATSCAN 3D SW para portas de batente

Protege todo o volume de abertura da porta com quatro cortinas laser, deteta pessoas e objetos antes de a folha fechar e evita movimentos bruscos. Tem uma terceira saída que permite criar até dois botões virtuais, para abrir a porta sem contacto. É muito usado em hospitais, creches e outros espaços onde a higiene conta.

Ficha técnica BEA (PDF, em inglês)

ELIX

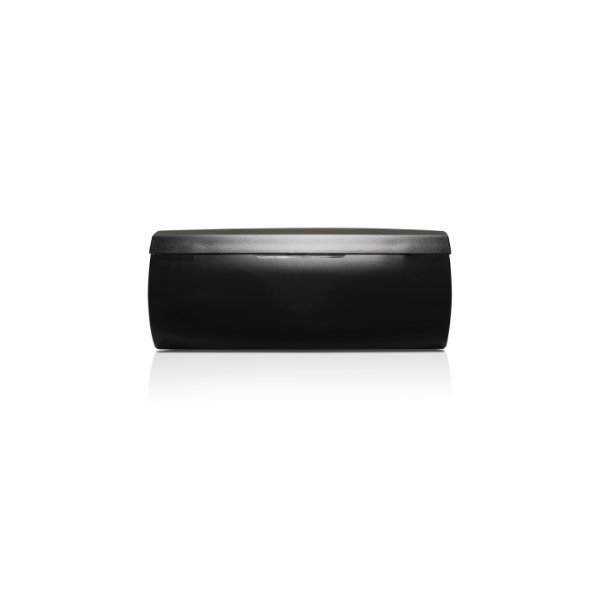

Sensor BEA ELIX para portas automáticas de batente

Sensor de abertura inteligente com radar FMCW, que mede distância e velocidade e distingue pessoas e veículos. Adapta a abertura à direção e à intenção de passagem, o que reduz aberturas inúteis e o desgaste do automatismo. Em portas de duas folhas, um ELIX substitui dois sensores. Configura-se pela app, com visualização do campo de deteção.

Ficha técnica BEA (PDF, em inglês)

4SAFE

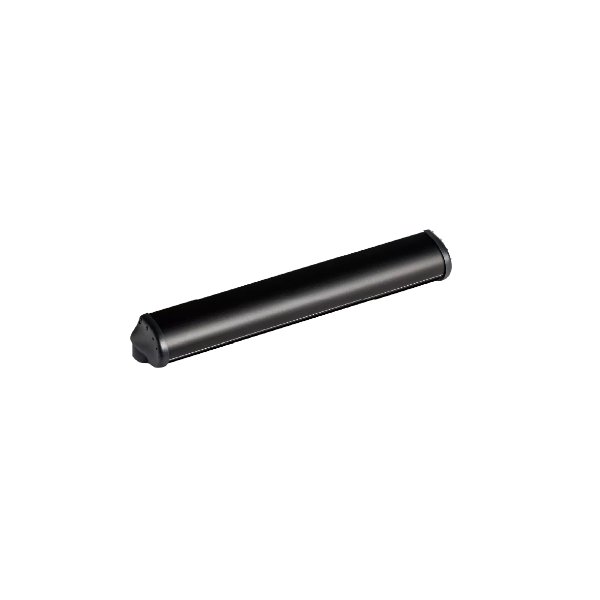

Sensor de infravermelhos BEA 4SAFE para portas de batente

Sensor de infravermelhos ativos montado na folha, para portas de batente e portas rotativas. Deteta até 40 cm à frente da folha, a 2 m de altura, funciona em qualquer pavimento, incluindo chapa inox, grelhas ou água, e podem ligar-se até quatro módulos em cadeia (seis com alimentação a 24 V DC) para cobrir a largura da porta.

Ficha técnica BEA (PDF, em inglês)

EAGLE ARTEK e MAGIC SWITCH

O radar de abertura EAGLE ARTEK, de 24 GHz e IP54, também se monta no eixo de portas de batente, de uma ou duas folhas, e filtra o trânsito paralelo à porta. Para abrir sem tocar, o MAGIC SWITCH aciona a porta com a aproximação da mão, o que é útil em hospitais, clínicas e casas de banho.

Que sensor para que porta

Porta Abertura Segurança
Correr IXIO-D, VIO-D ou EAGLE ARTEK incluída no IXIO-D e no VIO-D
Correr redundante IXIO-DT3 incluída
Batente EAGLE ARTEK ou ELIX LZR-FLATSCAN SW, 3D SW ou 4SAFE
Sem contacto MAGIC SWITCH conforme a porta

Controlo de acessos

A porta recebe a ordem de abertura e o controlador liberta a fechadura antes de abrir; no fim do fecho volta a trancar. Os trincos e testas elétricas em fail safe abrem sem corrente e em fail secure ficam trancados; em vias de evacuação, decide o projeto de segurança contra incêndio. As armaduras eletromagnéticas trancam a porta e libertam-na antes de o motor abrir. Os comandos podem ser leitores de cartões, botões sem contacto MAGIC SWITCH CHROMA, botões de chamada, emissores ou radares BEA.

Os motores para portas de batente FAAC A952, GU DTN 80, Refral SW500 e FAAC A951 estão em Portas Automáticas de Batente.

Sensor para porta esquerda ou direita?

Nos sensores de segurança para portas de batente, como o LZR-FLATSCAN, o lado da porta conta na encomenda e na montagem. Antes de pedir o sensor, confirme se a porta é DIN esquerda ou DIN direita: olhe para a porta do lado para onde ela abre, onde se veem as dobradiças. Dobradiças à esquerda, porta DIN esquerda; dobradiças à direita, porta DIN direita. Se tiver dúvidas, envie-nos uma fotografia da porta tirada desse lado. O passo a passo está no artigo Porta esquerda ou direita: como identificar (DIN 107).

Porta DIN esquerda ou DIN direita?Olhe para a porta do lado para onde ela abre, onde se veem as dobradiças.Dobradiças à esquerda: porta DIN esquerda. Dobradiças à direita: porta DIN direita (DIN 107).ABERTURAPARA O EXTERIORA porta abre para fora.Quem olha está do ladode fora, onde se veemas dobradiças.DIN ESQUERDAdobradiças à esquerda de quem olhaEXTERIORINTERIORdobradiçasquem olhaDIN DIREITAdobradiças à direita de quem olhaEXTERIORINTERIORdobradiçasquem olhaABERTURAPARA O INTERIORA porta abre para dentro.Quem olha está do ladode dentro, onde se veemas dobradiças.DIN ESQUERDAdobradiças à esquerda de quem olhaEXTERIORINTERIORdobradiçasquem olhaDIN DIREITAdobradiças à direita de quem olhaEXTERIORINTERIORdobradiçasquem olhaVista de cima. Aplica-se a portas de batente, motores e braços, fechaduras e sensores como o BEA LZR-FLATSCAN.
Porta DIN esquerda ou DIN direita?Olhe para a porta do lado para onde ela abre,onde se veem as dobradiças.Dobradiças à esquerda: DIN esquerda.Dobradiças à direita: DIN direita.ABERTURA PARA O EXTERIORA porta abre para fora. Olha-se do lado de fora.DIN ESQUERDAEXTERIORINTERIORdobradiçasquem olhaDIN DIREITAEXTERIORINTERIORdobradiçasquem olhaABERTURA PARA O INTERIORA porta abre para dentro. Olha-se do lado de dentro.DIN ESQUERDAEXTERIORINTERIORdobradiçasquem olhaDIN DIREITAEXTERIORINTERIORdobradiçasquem olhaVista de cima.
