Janelas Minimalistas

Janelas minimalistas de grandes dimensões, abertas com um botão

A caixilharia minimalista permite panos de vidro com até 6 m de altura e perfis quase invisíveis. Com folhas de centenas de quilos, ou mais de uma tonelada, abrir à mão todos os dias deixa de ser prático. A motorização Compact Window da Refral resolve isso sem mudar o aspeto da janela.

Foi desenvolvida em parceria com a Technal e a Sapa para os seus sistemas de correr minimalistas, o Artline e o SlimSlide. O motor fica oculto no aro fixo superior, um por cada folha móvel, e a janela continua a abrir-se à mão mesmo sem energia: bastam cerca de 40 N, o esforço de empurrar 4 kg.

É a lógica das nossas portas automáticas de correr, adaptada a um perfil de janela. Motor, deteção de obstáculos, programação e assistência ficam a cargo da mesma equipa.

Parceria com a Technal e a Sapa

Nas janelas minimalistas motorizamos apenas dois sistemas: o Technal Artline e o Sapa SlimSlide. O motor, as caixas de fixação e a preparação dos perfis foram pensados para estes aros, e é por isso que o motor desaparece no caixilho sem mudar o desenho da janela.

Trabalhamos diretamente com o caixilheiro que fabrica a janela num destes sistemas, desde a fase de projeto até ao arranque em obra. Se a obra usar outra caixilharia, estudamos o caso como projeto especial.

Principais características

• Até 1000 kg por folha móvel
• Motor compacto de 550 × 90 × 86 mm, escondido no aro
• Apenas 80 mm de redução na largura útil por folha
• Um motor por folha, com paragem ao primeiro obstáculo
• Sensor antientalamento e trinco elétrico
• Abertura manual garantida em caso de falha de energia
• Aberturas programáveis e alteráveis no seletor, sem obra
• Manutenção por baixo, sem alçapões na padieira
• Comando por botão, sensor sem contacto, rádio ou domótica

Um motor por folha

Cada folha móvel tem o seu motor, programado para o peso dessa folha. Numa janela de três calhas com folhas de 600 kg, isto quer dizer três motores com 600 kg cada, e não um só motor a arrastar 1800 kg de vidro. Cada motor sente logo um esforço anormal e para ao primeiro obstáculo.

As aberturas são eletrónicas. Mudar até onde abre cada folha faz-se no seletor, sem obra e sem peças novas, e o movimento pode ser escalonado: a primeira folha abre até um ponto definido e só depois seguem as restantes. Não há reenvios nem desmultiplicações para afinar, e numa falha elétrica não é preciso desembraiar nada.

Integração no caixilho

O motor cabe no aro superior e a manutenção faz-se por baixo, pelo interior do aro, sem alçapões na padieira nem acesso frontal. A correia passa por baixo do perfil superior, sem rasgos a meio do perfil. Em janelas de canto a 90°, cada lado é comandado de forma independente, sem risco de cruzamento.

Configurações

Bi-rail e tri-rail, com uma ou várias folhas móveis, e janelas de canto a 90°. Cada solução é dimensionada para o perfil, o peso e as dimensões de cada folha.

Comando e funcionamento

A janela pode funcionar em modo homem presente, em que só se move enquanto o botão estiver pressionado, ou por impulso, em que uma ordem abre, a seguinte para e a seguinte fecha. Funciona com inversores de pressão, de duas ou de três posições, com sensor sem contacto ou com emissor via rádio. A ligação à domótica é possível e avaliada caso a caso: as ordens têm de ter uma pausa entre si, para a janela parar antes de inverter o movimento.

Se o sensor antientalamento, instalado no aro superior junto ao fecho, detetar um obstáculo, a janela para entre 1 m e 50 cm antes do ponto de fecho. Depois de uma falha de energia, a primeira ordem deve ser de fecho, para a janela reencontrar o ponto de referência.

Como trabalhamos com o caixilheiro

1. Após a adjudicação, o caixilheiro envia à Refral o corte e a planta com as medidas finais dos vãos.
2. A Refral faz a preparação técnica e envia as caixas de fixação dos motores e o esquema elétrico tipo de cada vão.
3. O caixilheiro faz os rasgos nos perfis e fixa a base da caixa do motor e os tubos das correias.
4. Os motores e acessórios são montados nas instalações do caixilheiro, com apoio de um técnico Refral.
5. Com a janela em obra, a Refral faz as ligações finais, a aprendizagem dos motores e os testes de funcionamento.

Experiência em obra

Desde 2018 motorizámos 63 folhas em 16 projetos, de moradias em Lisboa ao Algarve, incluindo quatro com janelas de canto e folhas até 800 kg.

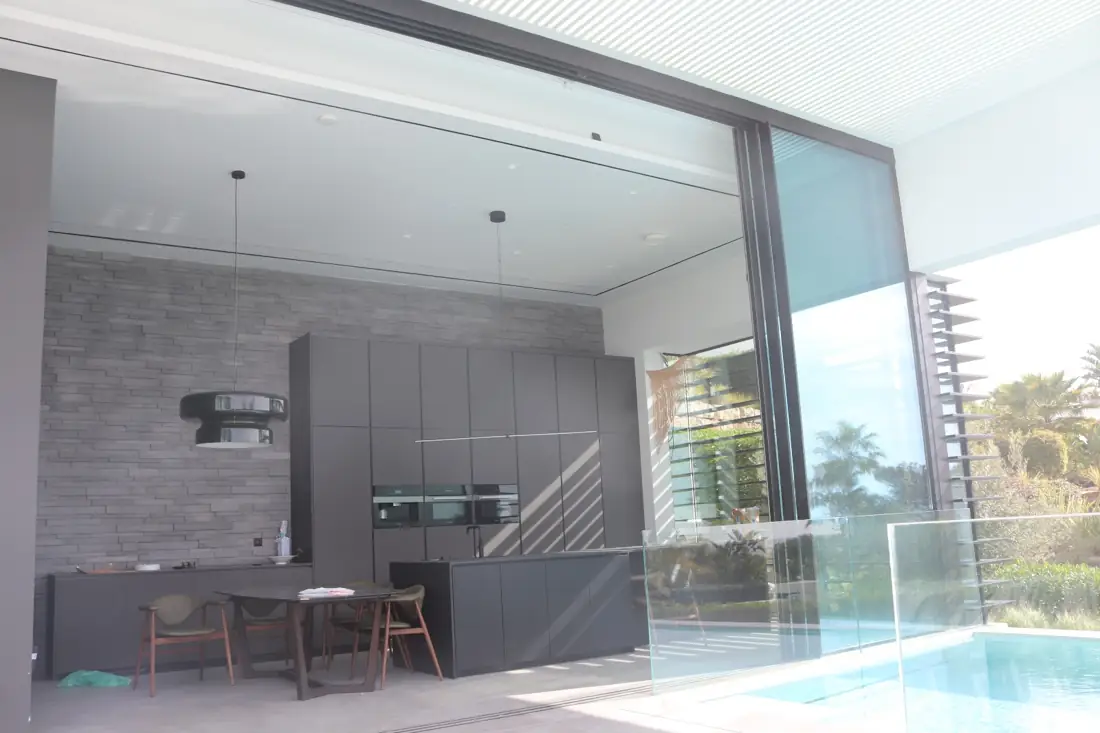

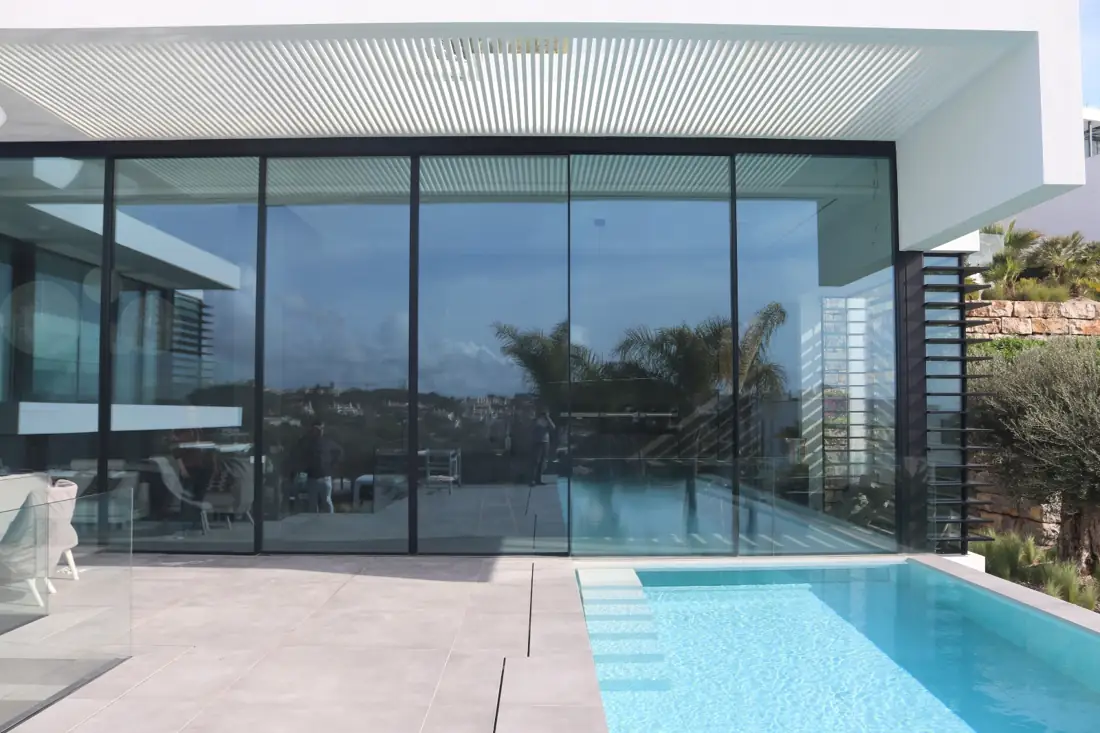

Na moradia de luxo no Algarve, as folhas de vidro abrem de par em par sobre a piscina e ligam a cozinha ao exterior. Fechadas, a janela mantém o aspeto de um pano de vidro contínuo.

Saiba mais no artigo do Centro Técnico Compact Window: motorização oculta para janelas Artline e SlimSlide.

Soluções à medida em serralharia e carpintaria

Fora das janelas minimalistas, aplicamos a mesma experiência a produtos de serralharia e carpintaria. São projetos feitos à medida: estudamos o vão, o peso e o movimento antes de propor a solução, e os quadros de comando são desenhados pela Refral.

Janelas de guilhotina

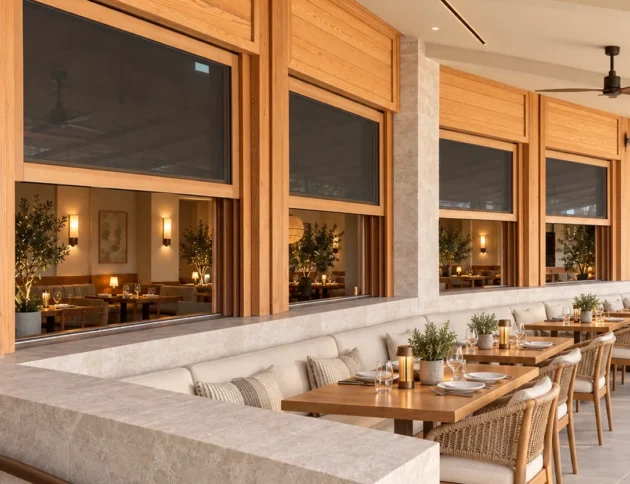

Motorização para guilhotinas em madeira ou noutro material, sem contrapesos laterais, dimensionada para o peso de cada folha e com sistemas antiqueda e trincos de segurança. As guilhotinas manuais usam balanceiros de mola, que só compensam pouco peso. Com a nossa motorização movemos com toda a segurança folhas muito mais pesadas: desde que o caixilho aguente mecanicamente o peso, conseguimos automatizar. Num projeto de turismo de luxo na Península de Troia, motorizámos guilhotinas em madeira que abrem o interior para a paisagem.

Veja o projeto Janelas de Guilhotina na Península de Troia.

Portadas

Portadas de correr, suspensas num carril superior, e portadas de batente com abertura para o exterior, motorizadas para abrir e fechar com um comando. Em fachadas onde a portada faz parte do desenho do edifício, o automatismo fica discreto e o comando pode ligar à domótica.

Claraboias

Automatização de claraboias de abertura horizontal na cobertura, para ventilar ou abrir o espaço ao exterior com um botão ou a partir da domótica.

Projetos especiais

Portas pivotantes de grandes dimensões, elementos fora de série ou movimentos que nenhum catálogo prevê. Estamos sempre disponíveis para estudar soluções especiais: fale connosco, envie-nos os desenhos ou descreva o que precisa, e acompanhamos o projeto desde a fase de estudo.

Mais exemplos no artigo Automatismos à medida: janelas, portadas e portas especiais motorizadas.
