Janelas de Guilhotina na Península de Troia:
Janelas de Guilhotina em Madeira Motorizadas

Caso de estudo sobre a motorização de janelas de guilhotina em madeira, sem contrapesos, num projeto de turismo de luxo

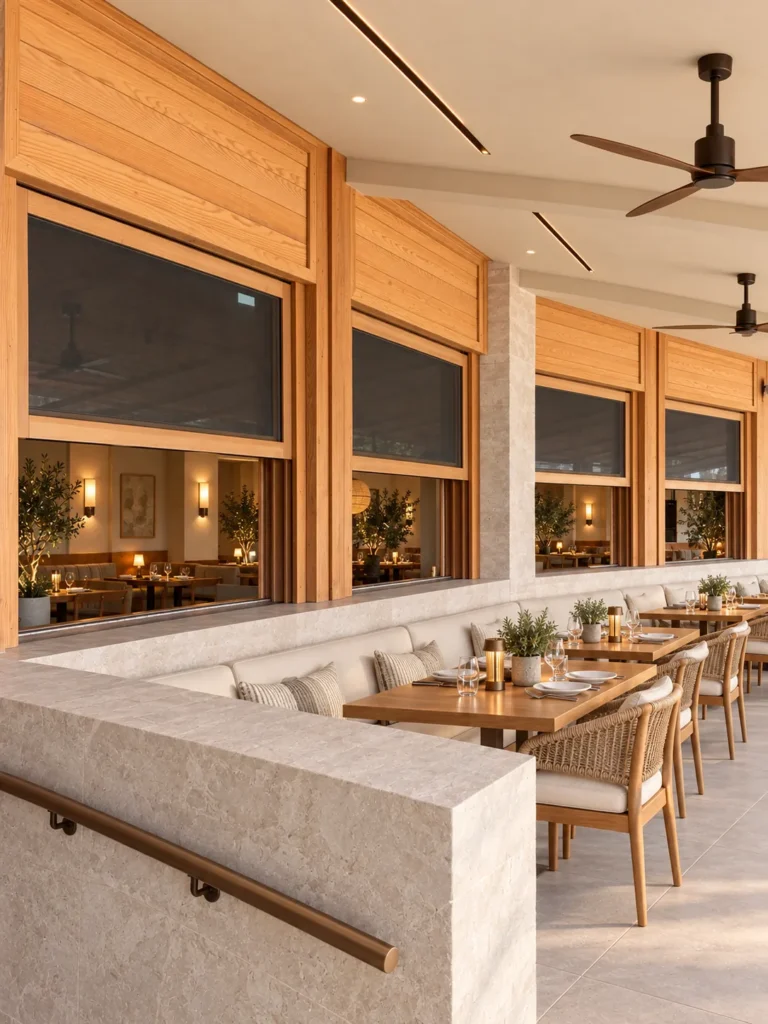

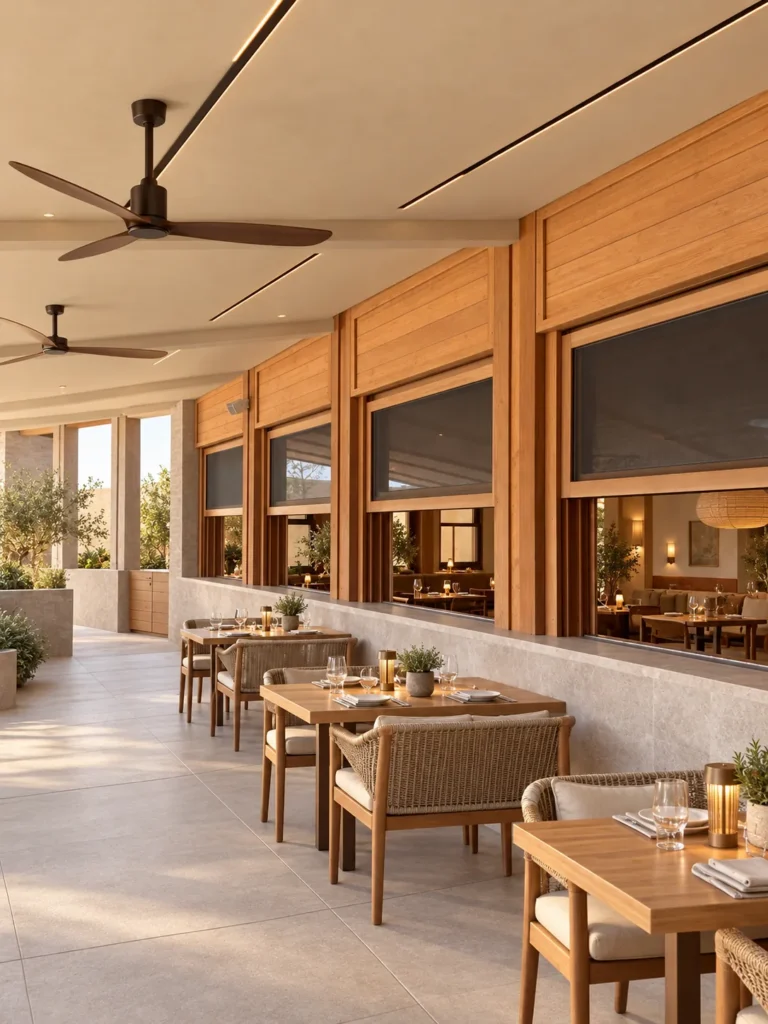

Na península de Troia, este projeto de turismo de luxo procura uma relação direta com a paisagem e com os materiais naturais. A madeira estava no centro dessa escolha, e as janelas de guilhotina tinham de abrir os espaços interiores para o exterior sem perder o desenho clássico da caixilharia. A Refral desenvolveu a motorização à medida destas janelas.

Madeira, luxo e exclusividade

Uma janela de guilhotina em madeira é uma peça de carpintaria feita por medida. Tem proporções finas, juntas à vista e um acabamento que ganha caráter com o tempo, e é isso que a torna tão adequada a um projeto de gama alta. A motorização tinha de respeitar esse trabalho: sem caixas salientes, sem motores à vista e sem perfis acrescentados.

Cada sistema OPG Sash Window é desenhado para a janela em que vai trabalhar, por isso não há duas instalações iguais. O resultado é uma janela que mantém o aspeto de sempre, mas sobe e desce em silêncio com um comando.

Uma escolha sustentável

A madeira é um material renovável, que retém carbono e isola bem. Com a guilhotina motorizada, abrir para ventilar de forma natural passa a ser um gesto simples, e é mais fácil fechar quando o tempo muda, em vez de depender da climatização. Como o sistema dispensa contrapesos, as ombreiras ficam mais estreitas e entra mais luz natural.

O desafio

Uma janela de guilhotina abre na vertical. Numa janela tradicional, o peso da folha é compensado por contrapesos escondidos nas ombreiras, o que obriga a caixas laterais largas e limita o desenho. Em madeira e em grandes dimensões, cada folha é pesada, e abrir as janelas à mão várias vezes por dia não é prático.

Era preciso abrir e fechar as janelas com um comando, de forma silenciosa e segura, sem alterar o aspeto da caixilharia de madeira e com a possibilidade de as ligar à gestão técnica do edifício.

Mais peso, com toda a segurança

Por norma, as janelas de guilhotina são manuais e o peso da folha é compensado por balanceiros de mola. Funciona em folhas leves, mas estes balanceiros só compensam muito pouco peso, e isso limita o tamanho da folha, a madeira e o vidro que se podem usar.

Com a motorização OPG Sash Window movemos com toda a segurança folhas muito mais pesadas. A regra é simples: desde que o caixilho aguente mecanicamente o peso da folha, nós conseguimos automatizá-la.

Primeiro um protótipo

Antes de avançar para a produção, montámos com o fabricante das janelas um vão protótipo na própria obra, para aprovação. Serviu para afinar o equilíbrio da folha, o percurso dos cabos, a posição dos sensores e a cablagem até ao quadro de comando. Só depois de o protótipo ser aprovado se passou às restantes janelas.

A solução: OPG Sash Window

O sistema OPG Sash Window é concebido para cada janela em concreto. A altura, a largura, o peso da folha e o tipo de movimento são considerados no dimensionamento, para que o conjunto fique equilibrado. Funciona sem contrapesos laterais e não tem um limite de peso fechado: o sistema é dimensionado para o peso real de cada folha e pode ser adaptado a folhas mais pesadas.

• Motor: 24 V Dunkermotoren, com encoder incremental
• Elevação: cabo de aço inox de 4 mm, enroladores em alumínio e rodas em nylon com rolamentos inox autolubrificados
• Transmissão: duplo redutor
• Equilíbrio: molas helicoidais Flexiforce em aço lacado, em vez de contrapesos

Segurança

Uma folha suspensa na vertical exige redundância. Se uma mola partir, o sistema antiqueda Flexiforce bloqueia a folha. Se um cabo de elevação romper, dois trincos eletromecânicos atuam automaticamente. No fecho, células fotoelétricas param o movimento quando há alguém no vão, e um sensor magnético confirma a posição de janela fechada. Em caso de falha de energia, a janela pode ser fechada à mão com uma manivela de emergência.

Comando e integração

O quadro de comando, a 24 V e com microcontrolador de 16 bits, fica num local à escolha do cliente, longe da janela. As ordens de abertura e fecho chegam por contactos isentos de tensão, o que permite ligar as janelas a botoneiras, ao sistema KNX ou à gestão técnica do edifício. As velocidades de abertura e de fecho são reguláveis de forma independente, e há três modos de funcionamento: homem presente, impulso e passo a passo.

Ficha técnica

• Obra: projeto de turismo de luxo, península de Troia
• Caixilharia: janelas de guilhotina em madeira
• Motorização: Refral, sistema OPG Sash Window
• Sistema: sem contrapesos, equilíbrio por molas Flexiforce
• Comando: quadro externo de 24 V, preparado para KNX e gestão técnica

O que este caso ensina

Sem contrapesos, as ombreiras deixam de precisar de caixas laterais, e isso dá mais liberdade ao desenho da janela. Para quem projeta, há três pontos a prever cedo: o local do quadro de comando, a passagem de cabos até cada janela e a forma de comando (botões, KNX ou gestão técnica). Depois da obra, a manutenção é simples, mas as janelas devem fazer um ciclo completo de abertura e fecho pelo menos uma vez por semana.
